코팅되지 않은 소결 네오디뮴 자석은 습한 환경이나 염분 환경에서 빠르게 산화되며, 입계 부식으로 인해 매월 최대 2{2}}3%의 Br이 손실됩니다. 벌크 NdFeB 자석을 보호하는 두 가지 주요 코팅 시스템은 니켈-구리-니켈(Ni{5}}Cu-Ni) 다층 도금과 에폭시 수지 코팅입니다. Ni-Cu-Ni는 우수한 기계적 경도와 전기 전도성을 제공하지만 열 충격으로 인해 가장자리 균열이 발생합니다. 에폭시 코팅은 우수한 내화학성과 전기 절연성을 제공하지만 내마모성은 낮습니다. 올바른 선택은 작동 습도, 열 순환 및 기계적 마모에 따라 달라집니다. 다음 데이터는 두께 표준, 염수 분무 테스트 결과 및 kg당 비용을 비교합니다.
자석 산화를 일으키는 일반적인 환경 요인
NdFeB magnets contain neodymium-rich grain boundary phases that are electrochemically active. When exposed to humidity >40도 이상의 온도에서 60% RH, 갈바닉 부식이 입자 경계에서 시작되어 표면에 구멍이 생기고 가루가 발생합니다. 염화물(소금 분무, 땀), 산 또는 높은 pH 용액과 같은 오염 물질은 부식을 5~10배 가속화합니다. 실외 센서, 해양 장비 또는 식품 가공 기계에 사용되는 자석의 경우 효과적인 코팅이 필수입니다.

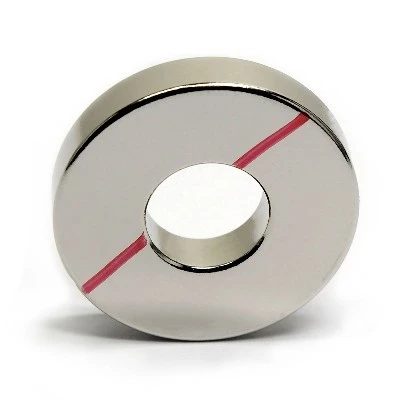

니켈 도금(Ni-Cu-Ni): 두께 표준 및 -부식 방지 원리
Ni-Cu-Ni는 전해 도금 스택입니다. 먼저 접착을 위한 니켈 스트라이크 층(2-5μm), 부식 방지 및 열 전도성을 위한 구리 중간층(5-10μm), 마지막으로 경도와 외관을 위한 니켈 상단 층(5-10μm)입니다. 총 두께 범위는 응용 분야에 따라 12~25μm입니다.
Ni-Cu-Ni의 장점:
표면 경도: 400-600HV, 긁힘 및 취급 손상에 대한 저항력이 있습니다.
전도성: 접지 또는 EMC 차폐가 필요한 자석에 적합합니다.
염수 분무 저항성: 붉은 녹이 나타나기 전 일반적으로 24~72시간(ASTM B117)입니다.
작동 온도: 최대 200도까지 지속적으로 안정적입니다.
제한 사항: -40도에서 150도까지의 열 순환에서 구리 층은 NdFeB와 다르게 팽창 및 수축하여 500-1000주기 후에 가장자리 벗겨짐이 발생합니다. 또한 Ni-Cu-Ni는 니켈 이온 방출로 인해 일부 지역에서는 식품 접촉이 승인되지 않았습니다.

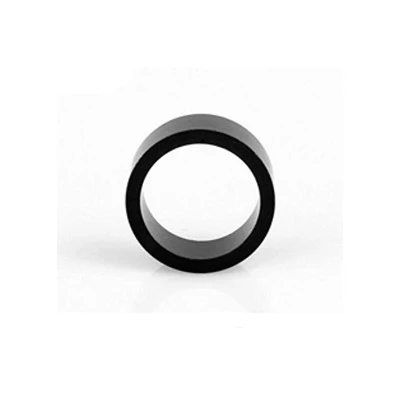

극한 염수 분무 테스트에서 에폭시 코팅 성능
Epoxy coating is applied by spray or electrostatic deposition, then heat-cured at 150-200°C. Typical thickness: 20-40μm (standard) or 50-100μm (heavy-duty). Epoxy is non-conductive (surface resistivity >10^12 Ω/sq), 적층형 자석 어셈블리의 전기 단락을 방지합니다.
에폭시의 장점:
염수 분무 저항성: 200-500+시간(ASTM B117), 적절한 가장자리 적용 범위. 해양 또는 화학 환경의 경우 에폭시는 Ni-Cu-Ni보다 3~5배 더 성능이 좋습니다.
내화학성: 희석된 산, 알칼리, 오일 및 세척 용제에 견딜 수 있습니다.
온도 범위: -40도 ~ 150도 연속(특수 등급은 180도).
단위 면적당 비용 절감: 벌크 에폭시 코팅은 Ni-Cu-Ni보다 15-25% 저렴합니다.
Limitations: Epoxy is softer (60-80 Shore D), vulnerable to scratching from metal-on-magnet contact. Once scratched, corrosion wicks under the coating. Epoxy also outgasses under vacuum (>10^-3 Pa), 고진공 응용 분야에는 적합하지 않습니다.
비교 데이터: 염수 분무 시간, 두께 및 내마모성
| 재산 | Ni-Cu-Ni(12-20μm) | 에폭시(20-40μm) | 엔지니어링 고려 사항 |
|---|---|---|---|
| ASTM B117 염수 분무(적청까지의 시간) | 24-72 | 200-500 | 해양/습한 환경에 적합한 에폭시 |
| 코팅 경도 | 400-600HV | 60-80 쇼어 D | Ni-Cu-Ni는 스크래치에 강함 |
| 전기 전도성 | 전도성(<0.1 Ω) | Insulating (>10^12 Ω) | 단락을 방지하려면 적층 자석용 에폭시를 선택하십시오. |
| 최대 연속 온도 | 200도 | 150도(표준) / 180도(최고-온도) | 뜨거운 모터 내부용 Ni-Cu-Ni |
| 열주기 내구성(-40도 ~ 150도) | 500-1000 사이클(가장자리 껍질) | >2000 사이클(균열 없음) | 추운 기후 또는 냉동을 위한 에폭시 |
| 식품 접촉 승인 | FDA 제한(Ni 이온) | FDA 준수(일부 등급) | 식품가공장비용 에폭시 |
| 상대 코팅 비용(자석 kg당) | 1.0(기준선) | 0.75-0.85 |
자동차 센서(-후드 아래, 높은 습도, 적당한 온도)에 사용되는 대량 네오디뮴 자석 주문의 경우 최소 두께가 15μm인 Ni-Cu-Ni를 권장합니다. 해양 장비, 식품 기계 또는 옥외 간판(일정한 습기, 낮은 마모)의 경우 에폭시 코팅이 올바른 선택입니다. 하이브리드 환경(예: 가끔 세척되는 산업용 액추에이터)의 경우 이중-층인 Ni-Cu-Ni 베이스와 에폭시 탑코트를 고려하세요.

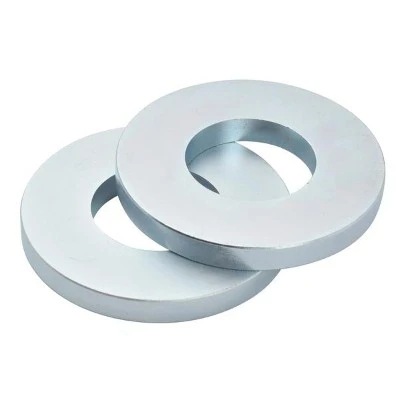

당사의 표준 벌크 자석 공급 장치에는 코팅 무결성에 대한 100% 와전류 테스트(휴일 감지)가 포함됩니다. 또한 아연 도금(저비용, 12~24시간 염수 분무), 금 도금(의료용) 및 파릴렌(진공/MEMS)과 같은 대체 코팅도 제공합니다. 사용 가능한 코팅을 찾아보려면 자석 재료 제품 페이지를 방문하세요.
필요한 염수 분무 시간 및 온도 범위를 포함하여 특정 환경에 맞는 코팅 샘플을 요청하려면 코팅 엔지니어링 팀에 문의하세요. 다음 샘플 주문 시 무료 부식 테스트 쿠폰을 제공합니다.
자주 묻는 질문
Q: 식품 가공용 자기 분리기에 Ni-Cu-Ni 코팅 자석을 사용할 수 있나요?
답변: 권장되지 않습니다. 니켈 이온은 습한 산성 조건에서 침출될 수 있습니다. FDA-규정을 준수하는 에폭시(21 CFR 175.300)와 함께 에폭시{2}}코팅된 자석을 사용하세요. 요청 시 인증을 제공합니다.
Q: 배송된 자석의 에폭시 코팅이 완전히 경화되었는지 어떻게 테스트합니까?
A: 메틸 에틸 케톤(MEK) 마찰 테스트를 수행합니다. MEK에 적신 면봉으로 10회 이중 마찰을 수행합니다. 색이 변하거나 부드러워지지 않으면 경화가 적절하다는 의미입니다. 각 배송에는 로트-별 치료 기록이 포함되어 있습니다.
Q: 벌크 에폭시-코팅 자석과 Ni-Cu-Ni의 리드타임은 얼마나 됩니까?
A: Ni-Cu-Ni: 500-2000개(배치 도금)의 경우 영업일 기준 10일-15일입니다. 에폭시 코팅: 열경화 및 100% 핀홀 검사로 인해 영업일 기준 15-20일이 소요됩니다. 긴급주문(5~7일) 모두 가능합니다.
