정격 리프팅 용량과 최대 이탈력 비교
정격 용량은 안전 계수가 3:1~5:1인 리프터가 정상적인 조건에서 안정적으로 처리할 수 있는 안전 작업 하중(SWL)입니다(즉, 이탈력은 정격 용량의 3~5배). 1000kg 정격 리프터의 경우 이탈력은 일반적으로 3000-5000kg입니다. 이 마진은 부하가 이동하거나 운전자가 크레인을 가속하더라도 자석이 풀리지 않도록 보장합니다.
기계식 안전 걸쇠(예: 스프링-장착 후크 또는 보조 잠금 장치)가 있는 자석 리프터만 사용하세요. 자석이 꺼진 상태에서도 래치는 작업자가 실수로 해제 버튼을 눌렀을 때 하중이 떨어지는 것을 방지합니다. 산업 표준: ASME B30.20(-후크 리프팅 장치-아래) 및 EN 13155(크레인 – 리프팅 자석).
새로운 리프터의 경우 영구 접착력 손실 없이 5분간 1.25x 정격 용량의 테스트 하중을 적용한 내하중 테스트 인증서를 제공합니다.

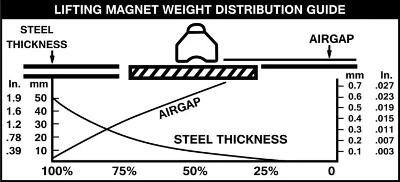

표면 거칠기와 에어 갭이 자기 인력을 줄이는 방법
표면 거칠기와 에어 갭은 자기력이 대략 거리의 제곱에 비례하여 감소하기 때문에 자기력을 크게 감소시킵니다. 0.2mm의 공극(예: 페인트, 녹 또는 밀 스케일)은 깨끗하고 평평한 표면에 비해 인장력을 20-30% 감소시킵니다. 1mm의 에어 갭은 당김을 50-70% 감소시킵니다. 따라서 녹이 심하거나 두꺼운 코팅(예: 0.5mm 에폭시 페인트)이 있는 리프팅 플레이트의 경우 리프터 용량을 40-50% 줄이십시오.
거친 표면(Ra > 25μm) 또는 주름진 판의 경우 표면에 맞는 관절형 또는 고무{1}}면 극이 있는 자기 리프터를 사용하십시오. 표준 고정식 폴 리프터는 접지된 표면이나 가공된 표면(Ra < 6μm)에만 적합합니다.
일반적인 경감 요인:
| 표면상태 | 에어 갭(mm) | 경감 계수(정격 용량 곱하기) |
|---|---|---|
| 깨끗하고 평평하며 기계가공됨(Ra<3μm) | 0.05-0.1 | 1.0(전체 용량) |
| 분사기 또는 가볍게 칠해진 | 0.1-0.3 | 0.7-0.8 |
| 녹이 심하거나 두꺼운 페인트(0.5mm) | 0.4-0.8 | 0.5-0.6 |
| 젖거나 기름진 표면 | 0.1-0.2 | 0.8-0.9 (추가적인 미끄러짐 위험) |
원통형 하중과 평강판 리프팅 비교
둥근 막대나 파이프를 들어올리면 접촉 면적이 줄어들어 유효 당기는 힘이 낮아집니다. 특정 리프터의 경우 실린더의 부하 용량은 평판 용량의 약 30{4}}50%입니다. 예를 들어, 1000kg의 평판 리프터는 직경 200mm 파이프의 300-500kg만 안전하게 들어 올릴 수 있습니다. 원통형 리프팅을 개선하려면 V자형 폴 슈나 관절식 자기 패드가 있는 다중 폴 리프터를 사용하십시오.
철근이나 철망 다발을 들어 올리는 경우 유효 표면은 매우 불연속적입니다. 표준 자기 리프터는 권장되지 않습니다. 대신 깊이 관통하는 자기장이 있는 리프팅 자석(예: 확장된 극이 있는 전자석)이나 기계식 손잡이를 사용하십시오.
우리는 용도별{0}}용량 표를 제공합니다. 특정 리프터 모델에 대해 최대 파이프 직경, 최소 플레이트 두께 및 권장 안전 여유를 나열합니다.
워크샵을 위한 운영 지침 및 정기 교정
사용 전 일일 검사 체크리스트:
기계적 안전 걸쇠가 자유롭게 작동하는지 확인하십시오.
기둥 표면에 잔해, 녹 또는 손상이 있는지 검사하십시오.
정격 용량의 50%로 리프트 테스트를 수행합니다(30초 동안 하중을 정지하고 미끄러지는지 확인).
전자기 리프터의 경우 케이블 절연 및 플러그 연결을 확인하십시오.
Annual calibration: measure actual pull force using a calibrated dynamometer. If measured breakaway force is less than 3x rated capacity (or below manufacturer specification), return the lifter for remagnetization or replacement. Neodymium lifters typically retain 90%+ of initial strength for 10-15 years under normal use, but accidental overheating (>100도) 또는 심한 충격으로 인해 돌이킬 수 없는 손실이 발생할 수 있습니다.
매일 리프터를 사용하는 작업장의 경우 3개월마다 릴리스 핸들 피벗 지점에 오일을 바르고 각 교대 후 비연마성 천으로 폴 표면을 청소하는 것이 좋습니다.-
100kg~2000kg(또는 최대 5000kg까지 맞춤 제작)의 용량을 갖춘-고부하용 마그네틱 리프터의 경우 당사 웹사이트의 마그네틱 워크홀딩 및 리프팅 제품 페이지를 참조하세요. 우리는 수동 영구 리프터(전원 필요 없음)와 전기-영구 리프터(원격 작동용)를 모두 공급합니다.
일반적인 하중 치수, 표면 상태 및 크레인 후크 높이를 기준으로 리프터 크기 권장 사항을 요청하려면 자재 취급 팀에 문의하세요. 우리는 대규모 고객에게 무료로 현장 테스트를 제공합니다.-
자주 묻는 질문
Q: 1000kg 자석 리프터를 사용하여 1mm 페인트 코팅이 된 600kg 접시를 들어 올릴 수 있습니까?
A: 아니요. 1mm 공극을 줄인 후(약 50% 감소) 1000kg 리프터는 도장된 표면에서 500kg만 효과적으로 처리합니다. 600kg 접시에 과부하가 걸렸습니다. 접촉점의 페인트를 제거하거나 더 높은 등급의-리프터(2000kg에서 1000kg으로 감소)를 사용하세요.
질문: 시간이 지나면서 자기 리프터의 힘이 약해졌는지 어떻게 알 수 있나요?
A: 당김 테스트를 수행합니다. 깨끗한 철판에 리프터를 부착하고 동력계를 연결한 다음 리프터를 분리하는 데 필요한 힘(수직으로 당기는 힘)을 측정합니다. 테스트 인증서의 원래 이탈력 값과 비교하십시오. 20% 이상 손실되면 서비스가 필요합니다.
질문: 자석 리프터는 쌓인 판(예: 서로 붙어 있는 20mm 판 두 개)을 들어 올리는 데 안전합니까?
A: 아니요. 자기장은 상단 플레이트를 관통하지만 플레이트 사이의 공극으로 인해 두 번째 플레이트를 안정적으로 고정하지 못합니다. 항상 한 번에 하나씩 접시를 들어 올리십시오. 들어 올리기 전에 전용 플레이트 분리 자석을 사용하여 붙어 있는 플레이트를 분리하십시오.
